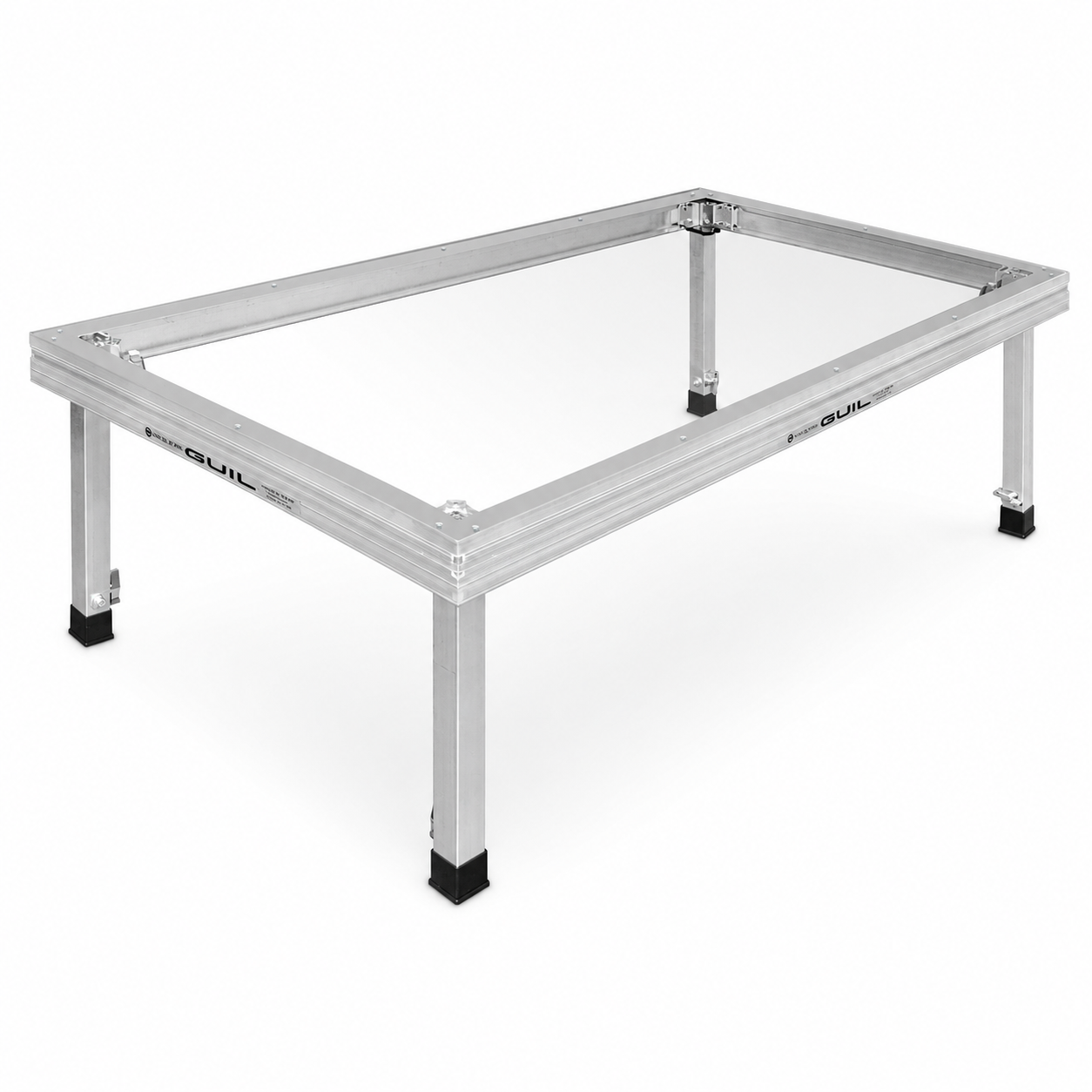

Марка:GUIL
Модел:TM440-M/2X1
Вид:Практикабъл със прозрачен панел
Забележка:В цената не са включени краката на платформата!
Описание:
Водоустойчив модулен подиум, сертифициран за товароносимост до 350 кг/м2, състоящ се от здрава алуминиева рамка и прозрачен панел (20 мм).
Включени 2 метални съединителя: 1 x TMU-01 & 1 x TMU-02.
TM300 платформите предлагат най-доброто решение за всяка лека функция;с възможност за множество конфигурации, както за постоянни (вътрешни),така и за временни събития (подиуми, декорации, изложби, конференции, подиуми и др.).
Благодарение на прозрачния си панел и алуминиева рамка, TM440-M / 2 × 1 палубите са перфектната опция както за вътрешни, така и за външни събития, дори в басейни!
Рамката и краката могат да бъдат боядисани в различни цветове, ако е необходимо.
Техническа спецификация:
Размер:2000x1000мм
Максимално натоварване: 350кг/м²
Панел: Прозрачен Метакрилат Панел, дебелина 20мм, Водоустойчив
Свойства на панела:Устойчив на всички атмосферни условия,за използване на открито,пожароустойчив
Повърхност: Неплъзгащо покритие с фенолна смола
Рамка: алуминий (EN-AW 6082 T6)
Включени конектори: 1 x TMU-01 & 1 x TMU-02.
За височина на панела: 100мм
Да се използва с крака:външен квадратен профил с размери 50 х 50мм(трябва да бъдат поръчани отделно)
Тегло(нето):63кг
В съответствие с:DIN 15921 2015 - 09(1.95 коефицент на безопасност)
Панел:
Палубите TM440-M / 2X1 имат прозрачен панел с дебелина 20 мм.Панелът е закрепен към конструкцията на рамката с помощта на алуминиеви нитове, които предотвратяват възможни шумове и вибрации.
• За външна употреба.
• Максимална трайност, физическите и химичните свойства остават непроменени с течение на времето.
• Съответствие със стандарта ISO 7823/1, приложим за метакрилатните листове.
• UL94 сертификация.
Забележка: Панелите WISA® са отпечатани с логото на своята марка, за да ги разграничат от имитациите.
Панелът се третира като водо- и пожароустойчив, както и се третира, за да се предпази от често използвани химикали; характеристики, които гарантират най-висока устойчивост и издръжливост за вътрешна и външна употреба. За да се направи този панел дори по-дълготраен, всички негови ръбове са запечатани с черна акрилна боя и силикон, за да се предотврати проникването на вода.
Рамка:
Панелът TM440-M / 2 × 1 има здрава рамка, изработена със специален профил от 94 мм от високоякостен екструдиран алуминий (EN AW 6063 80-T6 Alloy) с 4 вътрешни усилващи връзки.
Многофункционалният му дизайн с непрекъсната релса гарантира бърза и лесна връзка с платформата, което позволява лесно закрепване на широка гама от аксесоари: стълби за достъп, предпазни парапети, первази за стени, временни стойки за трибуни и др.
Всяко гнездо за крака, направено от екструдиран алуминий с висока якост, е закрепено към профилите с помощта на 4 M8 болта и самозаключващи се шестнадесет гайки; гарантираща максимална здравина и издръжливост.
Гнездата за краката се предлагат със специално укрепващо защитно парче, което има двойна полезност:
- Той предотвратява повреда на рамката и шум, когато панелът е поставена директно на земята (без крака).
- Предотвратява надраскване на повърхността на подиумът, когато те са подредени една върху друга за съхранение или транспортиране.
Крака:
Краката могат да бъдат боядисани в различни цветове, ако е необходимо.
GUIL произвежда шест вида платформени крака, изработени от високоякостен алуминий и всички със заоблени ръбове:
- PTA5-T: Телескопични крака, регулируем милиметър по милиметър.
- PTA5-D: Телескопични крака с нивелир, регулируем милиметър по милиметър.
- PTA5-P: Телескопични крака със заключващ щифт и нивелир, регулируем милиметър по милиметър.
- PTA-R: Телескопични крака с панта, за да се направи ъгъл за рампи или настройки на склонове.
- PTA5-F: Крака за фиксирана височина на платформата.
- PTA5-N: Фиксирани височини на краката с нивелир.
Съидинителни конектори:
TMU-01 Профилен съединител: Система за бързо свързване на платформи TM440, TM440XL, TM440XXL, TM300, TM440S и TM441, която свързва платформите с техните профили (релси). Съединителят TMU-01, изработен с шприцован метал с поцинкована повърхност, е предназначен за свързване на платформи, разположени на една и съща височина.
Конекторът на профила и нивелирът t са полезен компонент, тъй като гарантира, че платформите се държат безпроблемно заедно и са идеално нивелирани.
TMU-02 Съединител за скоба за рамката (неръждаема стомана): Свързва практикабъла с долната страна на рамката, засилвайки стабилността на целата сцена.
Забележка: За всеки 4 телескопично подредени 70-120cm или по-високи крака, един съединител за скоби от неръждаема стомана към крака Ref. TMU-04 също е включен.
TMU-04 Съединител скоба от крака към крака (неръждаема стомана): свързва платформи с два крака, което гарантира стабилна настройка на платформата.
* Налични са съединители за четири крака (Ref. TMU-08)
Гарантирана безопасност
Нашите платформи TM440-M / 2 × 1 са сертифицирани за товароносимост от 350 кг/м2 със следните норми за безопасност:
DIN 15921: 2015-09: Технически изисквания за безопасност и изпитвания за алуминиеви платформи и рамки за индустрията на събитията
Директива 2001/95 / ЕО: изисквания за безопасност на продуктите на Европейския парламент от 3 декември 2001 г.
Правило 17 на DGUV: Етапни инсталации и инсталации за индустрията на събитията
DGUV Правило 115-002: Етапни инсталации и инсталации за индустрията на събитията
Алуминиеви профили съгласно: EN 573-3: 2009 / EN 755-2: 2008
Метакрилатен панел съгласно: ISO 7823/1
Реакция на пожар: Clase HB според нормата UL94 (еквивалентно на клауза E от нормата на ISO 11925-2)
Приложение:Сценични подиуми,концерти,театрални сцени и др.
