Марка:GUIL
Модел:TM300/1x1м
Вид:Практикабъл
Забележка:В цената не са включени краката на платформата!
Описание:

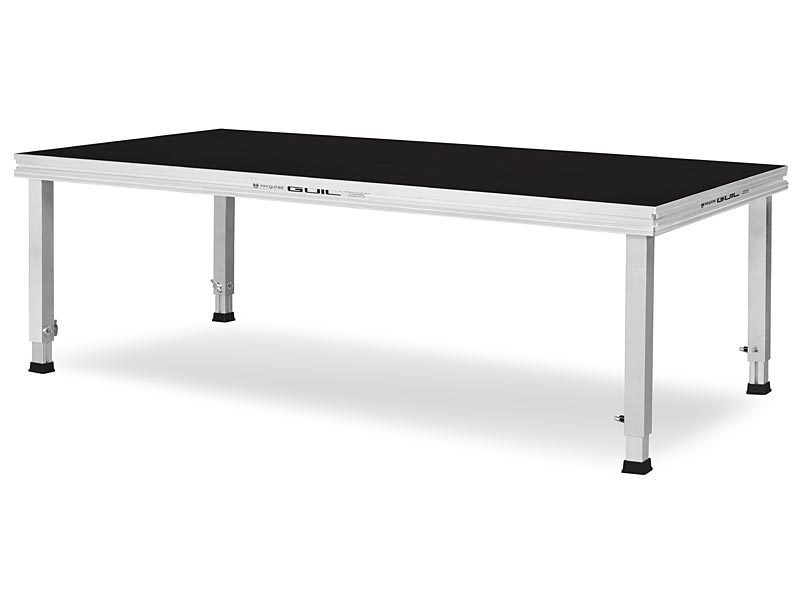

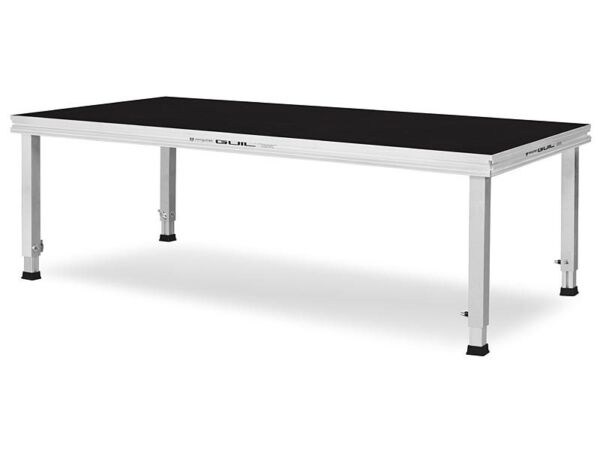

Модулната платформа за тежък режим на работа TM300 е третирана да не пропуска вода и да е устойчива на пожар.Сертифицирана е за товароподемност от 750 кг / м2 (2х1м: 1500 кг.). Моделът TM300 е устойчив на атмосферни влияния и е изработен от здрава екструдирана алуминиева рамка и нехлъзгащ се, дебел 15 мм (11 слой) панел от шперплат от бреза WISA® със запечатани ръбове.
2 налични съединителни конектора: 1 x TMU-01 & 1 x TMU-02.
TM300 платформите предлагат най-доброто решение за всяка лека функция;с възможност за множество конфигурации, както за постоянни (вътрешни),така и за временни събития (подиуми, декорации, изложби, конференции, подиуми и др.).Благодарение на устойчивия на атмосферни влияния 100% брезов панел и техните алуминиеви крака и рамки,практикаблите на TM300 са най-добрият вариант за вътрешни и външни събития.Тези характеристики, заедно с мултифункционалния профил, който позволява бързо и лесно закрепване на всички виаксесоари, подсилените гнезда за крака и голямата гъвкавост в комплекта,правят тези платформи най-добрият вариант за онези приложения, които изискват лек товар и бързо и лесно инсталиране и демонтаж.
Техническа спецификация:
Размер:1000x1000мм
Максимално натоварване:750кг/м² (2x1m:1500кг равномерно разпределени)
Панел:100% бреза мултиплекс 11 пласта, дебелина 15мм
Свойства на панела:Устойчив на всички атмосферни условия,за използване на открито,пожароустойчив
Повърхност: Неплъзгащо покритие с фенолна смола
Рамка: алуминий (EN-AW 6082 T6)
Включени конектори: 1 x TMU-01 & 1 x TMU-02
За височина на панела: 100мм
Да се използва с крака:външен квадратен профил с размери 50 х 50мм(трябва да бъдат поръчани отделно)
Тегло(нето):17кг
В съответствие с:DIN 15921 2015 - 09(1.95 коефицент на безопасност)
Панел:
Панелите на TM300 имат устойчив на атмосферни влияния 15 mm дебел, най-качествения 100% брезов шперплат от финландския производител WISA®. Панелът има нехлъзгаща се повърхност с телена мрежа, отпечатана благодарение на процеса на горещо пресоване и се състои от 11 пласта; всеки слой е покрит с фенолна смола, което ги прави устойчиви на лоши метеорологични условия и влажност (WBP).
Забележка: Панелите WISA® са отпечатани с логото на своята марка, за да ги разграничат от имитациите.
Панелът се третира като водо- и пожароустойчив, както и се третира, за да се предпази от често използвани химикали; характеристики, които гарантират най-висока устойчивост и издръжливост за вътрешна и външна употреба. За да се направи този панел дори по-дълготраен, всички негови ръбове са запечатани с черна акрилна боя и силикон, за да се предотврати проникването на вода.
Рамка:
Плота на TM300 има тежкотоварна рамка, изработена с 94 mm специален профил с високоякостен екструдиран алуминий (EN AW 6063 80-T6 Alloy) с 4 вътрешни усилващи нерви.Неговият многофункционален непрекъснат релсов дизайн гарантира бърза и лесна връзка с платформата, което позволява лесно прикрепване на широка гама аксесоари: достъпни стълби, безопасни перила, стенни первази, временни столове и т.н.
Панелът от шперплат е закрепен към рамковата конструкция чрез силна самозалепваща пяна, 20 винта от неръждаема стомана и силикон, които предотвратяват възможни шумове и вибрации, като същевременно допринасят за цялостната устойчивост на палубата.
TRIPLE SECURING SYSTEM на панела към рамката:
Силна адхезивна пяна
20 Винтове от неръждаема стомана
силикон
Всяко гнездо за крака, изработено от екструдиран алуминий с висока якост, е закрепено към профилите посредством 4 болта M8 и самозаключващи се шестостенни гайки; гарантиране на максимална здравина и издръжливост.
Втулките за крака идват със специална подсилваща защитна част, която има двойно предназначение:
- Предотвратява повреждането на рамката и шума, когато палубата е поставена директно на земята (без крака).
- Предотвратява надраскване на повърхността на палубата, когато те са подредени една върху друга за съхранение или транспортиране.
Краката са лесно и бързо закрепени в гнездата в рамката с натискащ клин, който се затяга с ергономична метална дръжка; гарантиране на сигурна и здрава връзка.
Тези практикабли не изискват подсилени арматурни релси, тъй като техните компоненти гарантират максимална безопасност (армиран профил, 100% брезов шперплат и методи за закрепване и компоненти); превишаване на изискваното натоварване от споменатите стандарти по време на извършените изпитвания за натоварване.
Рамката може да бъде боядисана в различни цветове, ако е необходимо.
Крака:
Краката могат да бъдат боядисани в различни цветове, ако е необходимо.

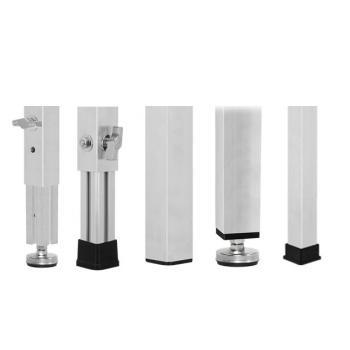

GUIL произвежда шест вида платформени крака, изработени от високоякостен алуминий и всички със заоблени ръбове:
- PTA5-T: Телескопични крака, регулируем милиметър по милиметър.
- PTA5-D: Телескопични крака с нивелир, регулируем милиметър по милиметър.
- PTA5-P: Телескопични крака със заключващ щифт и нивелир, регулируем милиметър по милиметър.
- PTA-R: Телескопични крака с панта, за да се направи ъгъл за рампи или настройки на склонове.
- PTA5-F: Крака за фиксирана височина на платформата.
- PTA5-N: Фиксирани височини на краката с нивелир.
Съидинителни конектори:

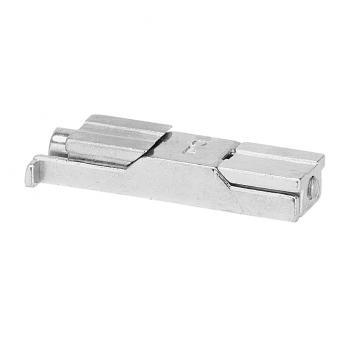

TMU-01 Профилен съединител: Система за бързо свързване на платформи TM440, TM440XL, TM440XXL, TM300, TM440S и TM441, която свързва платформите с техните профили (релси). Съединителят TMU-01, изработен с шприцован метал с поцинкована повърхност, е предназначен за свързване на платформи, разположени на една и съща височина.
Конекторът на профила и нивелирът t са полезен компонент, тъй като гарантира, че платформите се държат безпроблемно заедно и са идеално нивелирани.

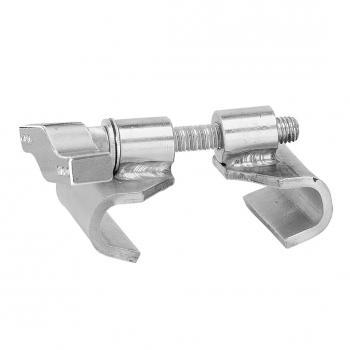

TMU-02 Съединител за скоба за рамката (неръждаема стомана): Свързва практикабъла с долната страна на рамката, засилвайки стабилността на целата сцена.
Забележка: За всеки 4 телескопично подредени 70-120cm или по-високи крака, един съединител за скоби от неръждаема стомана към крака Ref. TMU-04 също е включен.
TMU-04 Съединител скоба от крака към крака (неръждаема стомана): свързва платформи с два крака, което гарантира стабилна настройка на платформата.
* Налични са съединители за четири крака (Ref. TMU-08)
Стандартни размери:
Стандартните размери включват следните препратки / размери:
Реф. TM300 / 1 × 1: 1000 x 1000 mm палуба (750 kg / m2). Дебелина 15 мм, 100% брезов шперплат. 2 налични съединителя: 1 x TMU-01 и 1 x TMU-02. (Нето тегло: 19 кг)
Реф. TM300 / 2 × 1: 2000 x 1000 mm палуба (750 kg / m2). Дебелина 15 мм, 100% брезов шперплат. 2 налични съединителя: 1 x TMU-01 и 1 x TMU-02. (Нето тегло: 34 кг)
Други размери са на разположение при поискване
Гарантирана безопасност
Нашите платформи TM300 са сертифицирани за товароподемност от 750 кг / м2, отговарящи на следните норми за безопасност:
DIN 15921: 2015-09: Технически изисквания за безопасност и изпитвания за алуминиеви платформи и рамки за индустрията на събитията
Директива 2001/95 / ЕО: изисквания за безопасност на продуктите на Европейския парламент от 3 декември 2001 г.
Правило 17 на DGUV: Етапни инсталации и инсталации за индустрията на събитията
DGUV Правило 115-002: Етапни инсталации и инсталации за индустрията на събитията
За да се изпълнят тези стандарти за безопасност, се изисква oт фабриката коефицент за безопасност 1.95. Изпитанията за натоварване и безопасност за платформата TM300 GUIL бяха извършени с 2.340 кг.
Всички сертификати могат да бъдат поискани от дистрибутора на Guil за региона.
Приложение:Сценични подиуми,концерти,театрални сцени и др.
