Марка:OAM

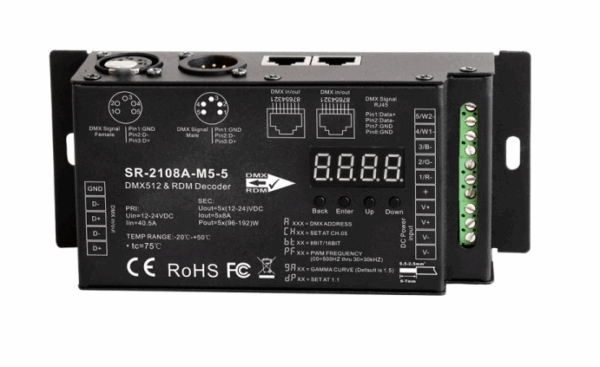

Модел:SR2108B - M5-5(12-24DC) 5CH/8A
Вид: DMX § RDM декодер за RGBW лента
Описание:DMX декодера SR-2108A-M5-5 разполага с пълна поддръжка на най-новите DMX512, DMX512(1990), DMX512-A и RDMV1.0 (E1.20 – 2006 ESTA Standard) протоколи.Проектиран е за 5 канала с 8A на канален изход с постоянно напрежение ,като се предлага и за 12VDC и 24VDC. Налични са вход и изходни портове за DMX сигнал,включително XLR, RJ45 и винтов DMX.Функцията за двупосочна комуникация RDM позволява на главната DMX512 конзола да открива и показва информация за декодера и задаване ма DMX адрес.Различни функции могат да бъдат зададени чрез цифров дисплей и бутони като DMX адрес, количество на изходния канал, PWM изходна резолюция (8 бита или 16 бита), PWM изходна честота, стойност на кривата на затъмняване на GAMMA лъчите и режим на DMX декодиране.Има общо 5 PWM изходни канала с общ анод и броя на DMX каналите може да бъде настроен от 1CH до 5CH. DMX адресът може да бъде зададен и изведен чрез цифров цифров дисплей.Високо честотна 16-битова и нискочестотна 8-битова PWM изходна резолюция са налични и превключваеми и по подразбиране настройката е 16 бита. Десет нива на изходна честота на PWM са по избор от 500Hz-30kHz, настройката по подразбиране е 1kHz.Стойността на кривата на затъмняване на гама лъчи може да се регулира от 0,1-9,9 .като логаритмично затъмняване и линейно затъмняването са по избор. Режимите на DMX декодиране са по избор и позволяват регулиране на яркостта на всеки изходен канал, основна яркост на всички изходни канали и стробо ефекти, а режимът по подразбиране е dp1.1.
Основни функции:
- Индустриално ниво DMX512 & RDM декодер.
- Съответствие с най-новите DMX512, DMX512(1990), DMX512-A, RDM V1.0 (E1.20 - 2006 ESTA Стандартни) стандартни протоколи, съвместими с DMX512 контролери.
- Общо 5 PWM изходни канала, общ анод.Броя на DMX канали от 1 до 5 канала е регулируем.
- 8A 5-канален изход с постоянно напрежение
- Входни и изходни DMX сигнали: XLR 5pin, XLR 3pin, RJ45, Screw DMX
- Функция за двупосочна комуникация RDM
- Активиране на контролера DMX512 за откриване на декодер, показване на информация за декодера и задаване на DMX адрес.
- Видим числов интерфейс за работа с цифров дисплей с избор на различни функции.
- PWM изход с висока честота 16 бита и нискочестотен 8 бита с възможност за превключване, настройката по подразбиране е 16 бита.
- 10 нива на PWM изходна честота по избор от 500Hz-30kHz, настройката по подразбиране е 1kHz
- Режимите на декодиране по избор позволяват регулиране на яркостта на всеки канал, основна яркост на всички канали и стробо ефекти, режимът по подразбиране е dp1.1
- Стойността на кривите на гама лъчи се регулира от 0,1-9,9, логаритмично затъмняване и линейно затъмняване по избор
Техническа характеристика:
Входящо напрежение:12-24VDC
Изходен ток:5x8A
Изходяща мощност:5x(96-192)W
Изходен сигнал: 5 канала с Постоянно напрежение
Терминали за DMX:
- 3/5 пин мъжки и женски XLR терминал:Вход и изход на сигнал DMX512
- 2xRJ45 терминал:Вход и изход на сигнал DMX512
- 2 групи Терминал тип щепсел:Вход и изход на сигнал DMX512
Размери:164x73x38мм
Тегло:0.150 гр
Безопасност и предупреждения:
НЕ инсталирайте при включено захранване към устройството.
НЕ излагайте устройството на влага.
Ръководство за работа:Бутони-Въведение,Настройка DNX,Настройка на броя на DMX канали,Изходна PWM резолюция Настройка на битове,настройка на изходна PWM честота,настройка на гама стойността на кривата на затъмняването на изхода,Настройка на режим на DMX декодиране може да изтеглите от ТУК!
Приложение: Развлекателната индустрия(дискотеки,барове,казина,търговски центрове).светлинен вътрешен и външен дизайн на сгради,мостове,паметници на културата и др.
