Марка:Senor
Модел: TMT 50 + MEGOL
Вид:Акустични амортисьори(опори)
Описание:
Революция при материалите за вибро-изолация.
Еластични държачи за стена.
По добри резултати при изолацията на вибрации и завършеност на конструкцията.

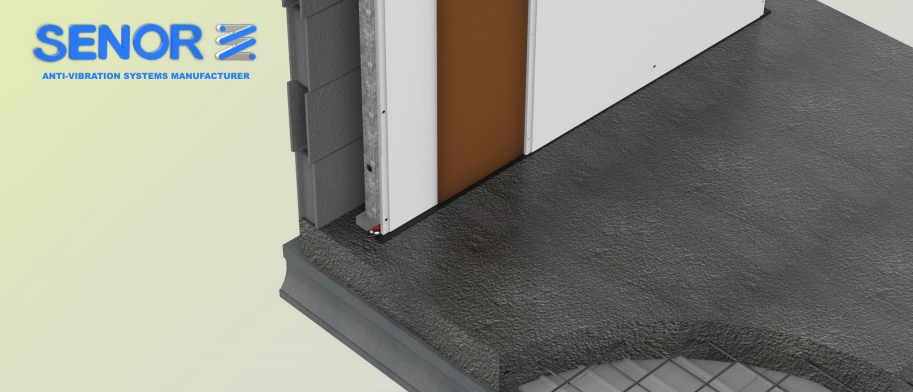

Амортисьори от последно поколение с изключителен дизайн SENOR за основа на преградни стени или акустични преградни стени.

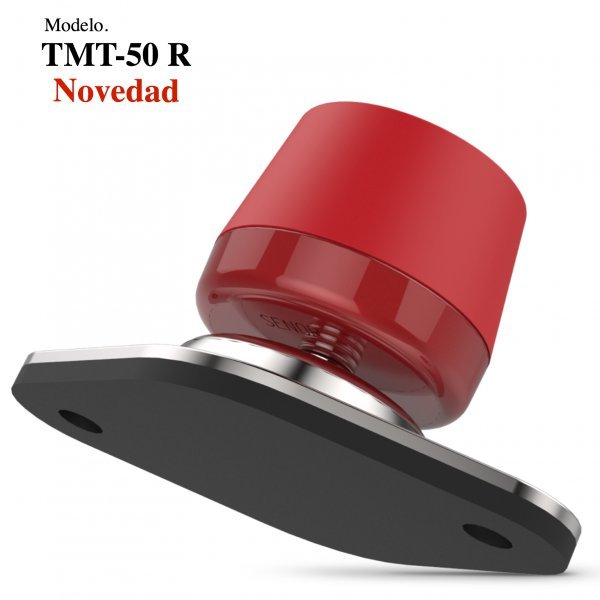

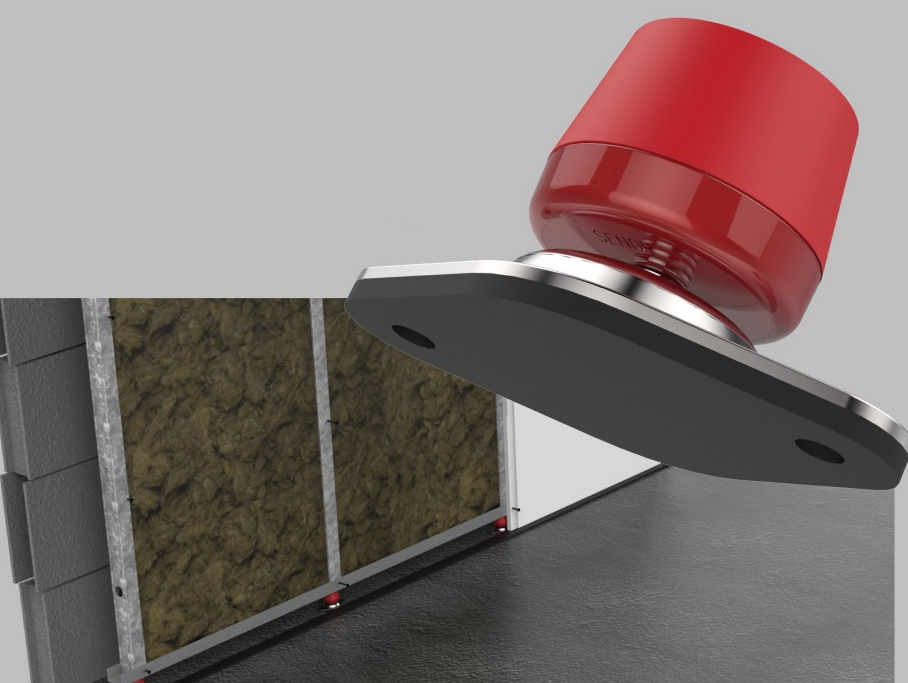

Моделът TMT е акустична опора за закрепване и изолация на структурни профили, които съставляват акустични преградни стени изработени от гипсокартон.
Тези профили са изработени от поцинкована стомана с дебелина от 0,56 милиметра, съставени от вертикални елементи (рамка от 48 мм) и хоризонтални (канал 50 мм).
Налични цветове на MEGOL: Червено
Конструкцията на акустичното ядро е направена от висококачествен полимер с обработка срещу ръжда "MEGOL IA 50 C-UG / UVI F / 61 P1250SPE", строго произведени съгласно стандарт (UNE EN 13964).
Материалът в червено се препоръчва за товари между 200N и 700N като максимално натоварване.
Препоръчителен профил: П образен канален профил 50 MM
За повече информация "ВИЖ ТЕХНИЧЕСКИ ЛИСТ"
Тези нови серии демпфери са проектирани да минимизират предаването на вибро-механична енергия,
структурни вибрации или вибрации причинени от шоков или ударен шум. Благодарение на ергономичния
дизайн, продуктът трансформира вибро енергия в топлинна енергия, благодарение на проектираното
вътрешно затихване. Освен това притежава оптимално поведение в преходен режим и в режим на готовност
от 20 Hz.
Дизайнът на акустичното ядро е направен от висококачествен полимер с обработка против ръжда.

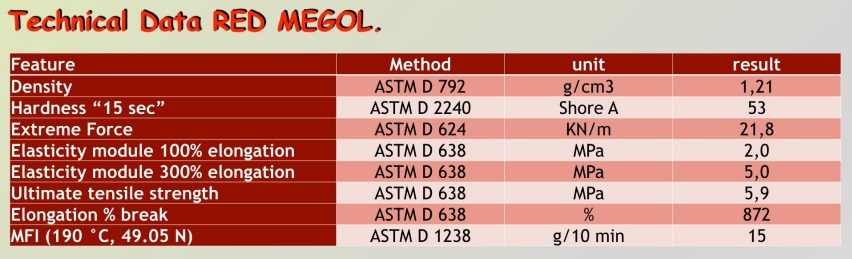

Техническа характеристика:
Плътност:1.21г/см³(Метод ASTM D 792)
Твърдост“15сек“:53 Shore A (Метод ASTM D 2240)
Екстремна сила:21.8 KN/m (Метод ASTM D 624)
Модул на еластичност при 100% удължаване:2.0 MPa (Метод ASTM D 638)
Модул на еластичност при 300% удължаване:5.0 MPa (Метод ASTM D 638)
Максимална якост на опън:5.9MPa(Метод ASTM D 638)
Удължаване 100% пробив:872%(Метод ASTM D 638)
MFI(190°C,49.5N): 15г/10мин (Метод ASTM D 1238)
Система за закрепване
За закрепване към профил се използва винт тип ММ. Това би позволило да се пробие винт в металния лист
с дебелина от 0,8 мм и да влезе в TMT-50-R.

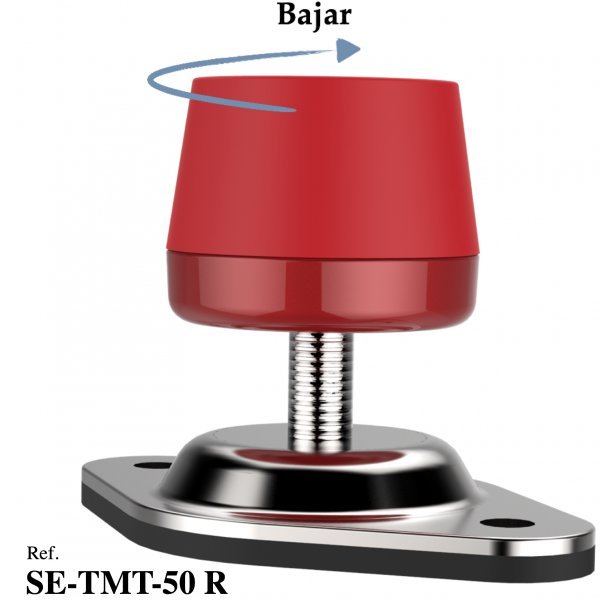

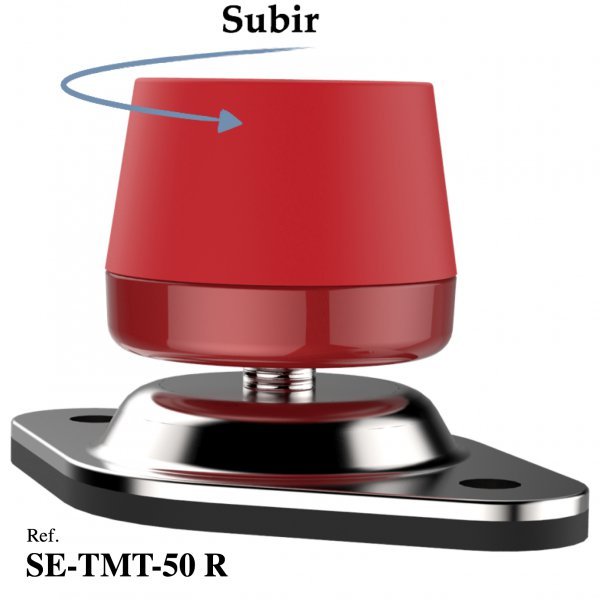

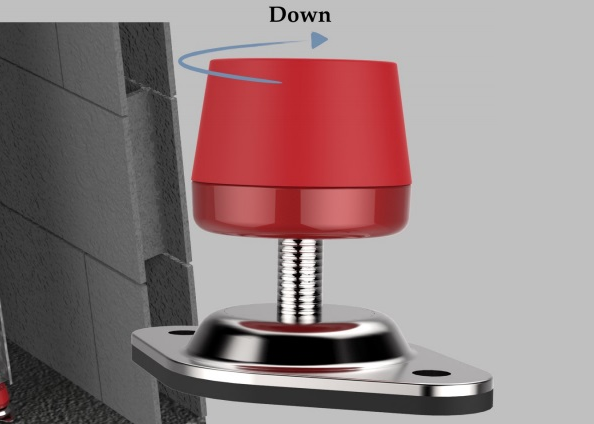

Система за нивелиране
Демпферът TMT-50 R притежава уникално устройство за контрол на височината. Позволява постигане на
равностойно разпределение на теглото на преградната стена като се избягва претоварването поради
несъвършенства на конструкцията. Това оптимизира работата на демпфера и се постигат невероятни резултати
във вибро-механичната изолация.
Оценен от професионалисти като най-добрия акустичен държач за технически преградни стени.
Без шанс за предаване на структурен шум.

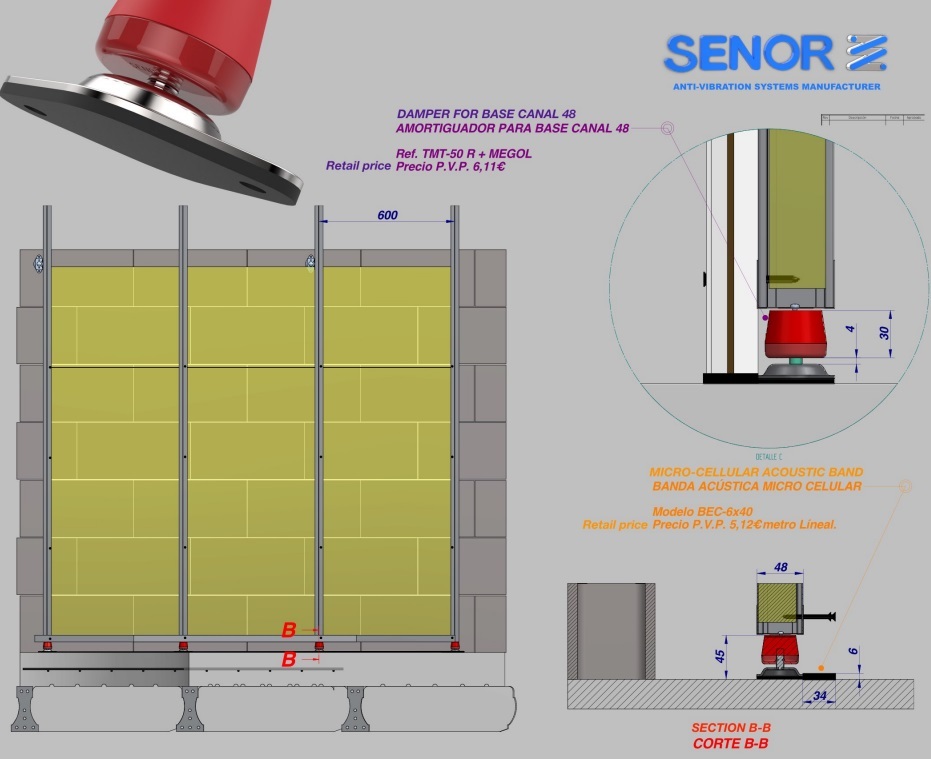

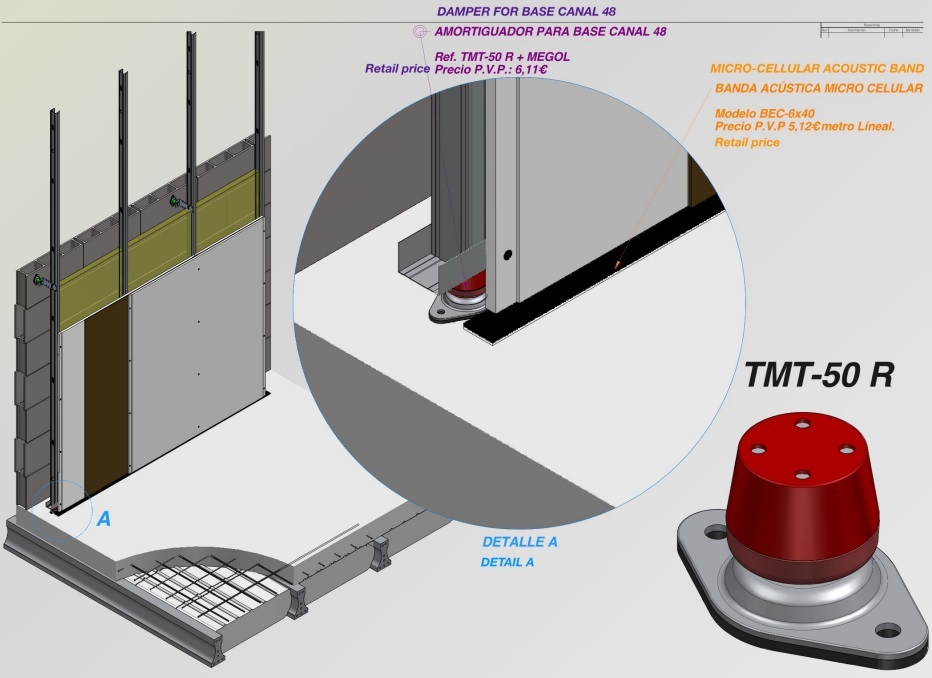

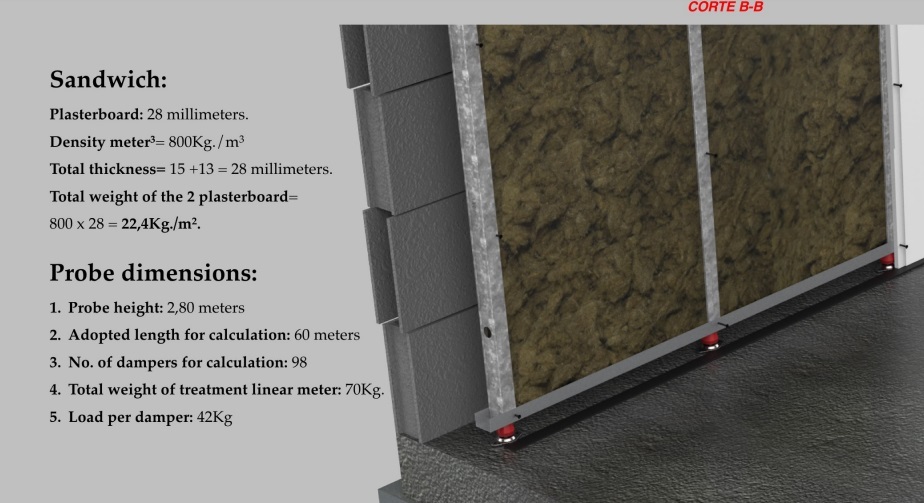

Пример за приложение (на картинката)
Акустична преградна стена формирана от двойна плоча от гипсокартон (15мм +13мм). Поддържащата структура
за изграждане на системата е 48 мм широка (РАМКА и КАНАЛ). Височината на системата е 2850 мм.

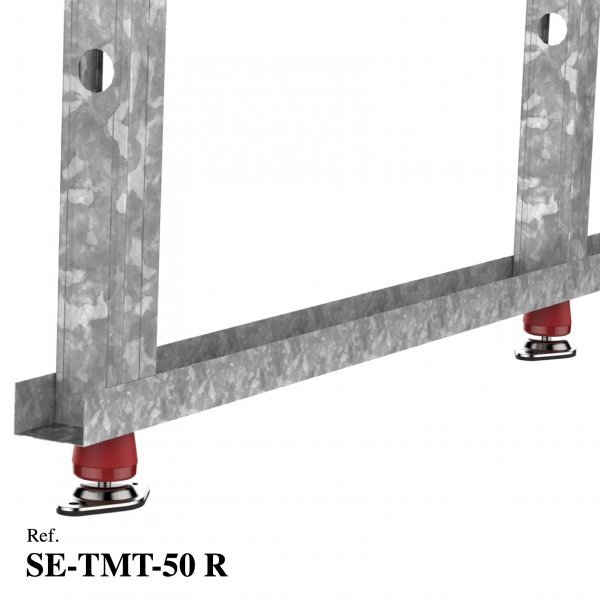

Разделението на рамките в разстоянието между 2те оси е 600 мм. Демпферите ТМТ-50 R трябва да се разполагат
под каналът от 48 мм който се намира между рамките.
Сандвич:
Гипсокартон-2 слоя: 28мм
Измерител на плътността = 800кг/м3
Обща дебелина: 15 + 13 = 28мм
Общото тегло на 2та гипсокартона = 800 х 28 = 22,4кг/м2
Размери:
Височина: 2,80м
Височина за калкулация: 60м
Брой демпфери: 98
Общо тегло за линеен метър: 70кг
Натоварване за демпфер: 42кг
Приложение:Преградни стени от гипсокартон
