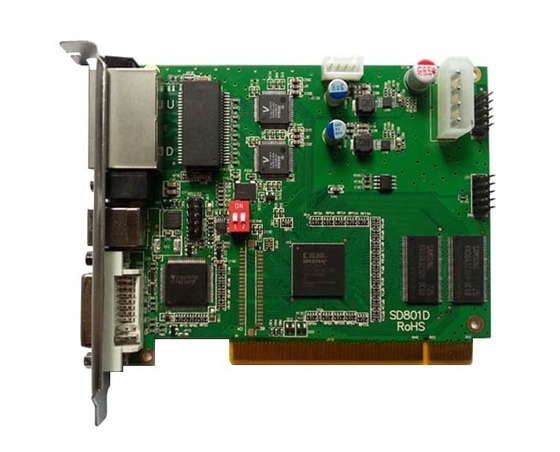

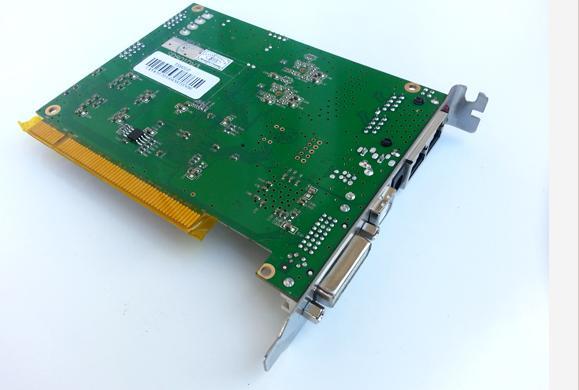

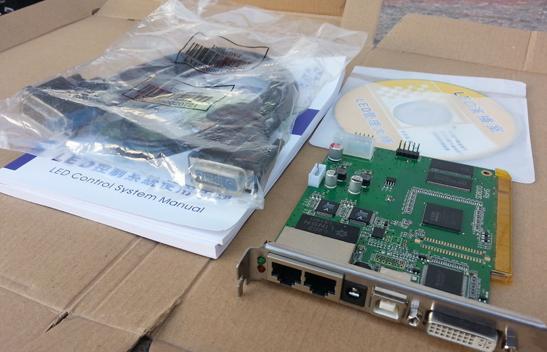

TS802 sending card " LINSN"

Марка:Linsn

Модел: TS802

Вид: Карта за изпращане на видео сигнал

Описание: TS802 заменя спряната от производство TS801. Съвместима е с картите за получаване на сигнал RV908/ RV901.  Поддържа максимален брой пиксели 2048*640*. Може да се постави в компютъра чрез PCI слот, или  пусната извън компютъра чрез добавяне на 5V захранване. Модела TS802 има функция за предаване на аудио данни. Нейните превключвателите може да реализират максимум четири карти каскадно, за да отговори на по-големите нужди като резолюция на екрана (2048 * 1152,4096 * 640,4096 * 1152 и т.н.). TS802 може да контролира реален пиксел, виртуален пиксел, пълноцветен, двоен и единичен цветен дисплей.

Технически характеристики:

1. Напълно съвместима със Системата за седмо поколение Контрол

Осмото поколение е разработено въз основа на седмото. В сравнение със седмото, осмото разполага с всички функции на седмо. Освен това, осмото е по-функционално, по-мощно, по-стабилно и по-надеждно.

2. Поддържаща 210 цвята

Седмото поколение поддържа 28 цвята: 28 * 28 * 28 = 16777216 видове цветове.

Осмото поколение поддържа 210 цвята: 210 * 210 * 210 = 1073741824 видове цветове. Необходимо е да работим с нашите видео процесори, използващи 30-бита TTL.

Така броят цветове на осмото поколение е 64 пъти повече от това на седмото.

3. Интелигентно свързване на Функция

Без възстановяване на конфигурациите, приемащите карти (включително резервни такива) от същия LED дисплей / кабинет - може да бъдат произволно разменени или подменени, те автоматично ще разпознаят зоната показваща съдържанието за което те отговарят.

4. Функция на интелигентен надзор

Във всяка приемана карта, има сензор за температура и четири фен-Power-изходни порта. Скоростта на вентилаторите е по разумно контролирана в зависимост от стойността на затопляне на зададената температура от потребителите.

5. Показване лого на фирмата.

Ако картата за изпращане на сигнал не е включена на на монитора на компютъра автоматично ще се покаже предварително зададена снимка на фирмено лого. Пикселизацията на снимката ще бъде 128 * 128, броя на оцветяването ще е 16К.

6. Поддържащ режим на сканиране

Седмото поколение на контрол поддържа 1, 2, 4, 8, 16 режим на сканиране, осмият поколение поддържа 1, 2, 3, 4, 5, 6, 7, 8, 9. 10, 11, 12, 13, 14, 15, 16 режим на сканиране.

7. Поддържа повече модули

Седмото поколение на контрол поддържа модули с ширина: 2пиксела, 4 пиксела, 8 пиксела, 16 пиксела, 32 пиксела, 64 пиксела.

Осмото поколение на контрол поддържа всички модули с ширина в рамките на 64 пиксела. Това е от 1 пиксел до 64 пиксела.

8. Поддържа функция cut-up

Всяка приемна карта максимално поддържа 1024бр cat-up за неконвенционален тип дисплей или такъв който се използва за текстови съобщения.

9. Поддържа вмъкване на празен пиксел

Осмото поколение на контрол може да зададе поставянето на един или повече празни пиксели на всеки X пиксела. Тази функция се прилага в неконвенционаленl тип дисплей.

10. Поддържаща PWM драйверен чип

Необходимо е да се използва специален драйверен чип

Прави ефекта на дисплея перфекен

11. Поддържаща хардуерна корекция пиксел по пиксел

Необходимо е да се използва специално драйверен чип. Чрез промяната на тока за светодиода, регулирате цвят, вълна и яркостта на светодиод.

Прави ефекта на корекцията пиксел по пиксел на дисплей още по-добър.

12. Функция, поддържаща пикселен надзор

Необходимо е да се използва специално чип драйвер

Динамично се проверяват лошите пикселите на дисплея.

13. GigaTechnology

Истински технология Giga. Една sending card поддържа максимален брой пиксели: Model701: 1280 * 1024; модел702: 2048 * 640; две карти които са каскадно свързани: 2048 * 1152. Кабелна Единична мрежа поддържа максимален брой на пиксели: модел701: 1024 * 640, 1280 * 512; model702: 1600 * 400, 2048 * 320

14. Функция на корекция Пиксел по пиксел е един модул от кабинета

Пиксел по пиксел корекция поддържа четири вида режими за корекция: един пиксел, 2 х 2пиксела, 4 * 4 пиксела, 8 * 8 пиксела; и макс корекцията е 6144 пиксела / модул, и яркост 256 нива за червено, зелено, синьо. Всяка корекция единица клетка се използва за регулиране на хроматизъм сред всяка единица кутия; и яркост 256 нива за червено, зелено, синьо.

15. Функция - Интелигентна идентификация

Интелигентна идентификационна Програма може да разпознае всеки вид режим на сканиране и всеки вид сигнал на всички видове двойно цветни, пълноцветни (реално пиксел и виртуален пиксел) табла, а коефициентът на точност е 99%.

16. Gray ниво 0 --- Gray Level 66536 (64K) са по избор

Потребителите могат да настройват сивото ниво от 0-66536 нива в съответствие с изискването на дисплеите, за да се постигнат най-желаните ефекти.

17. По избор Обновяване на Честота, синхронна функция

Обновяване на честота може да се регулираот 10HZ да 3000HZ, честотата на опресняване и  функцията фаза - заключване може да направи опресняване на дисплея заключено в неразделна кратно на това на екрана на компютъра, като се избягва по-голямо разкъсване и осигуряване на изображението да бъде перфектно. Синхронното гама фаза заключване е от 47HZ да 76HZ.

18. Супер капацитет на натоварване

Пълноцветната приемна карта със сиво ниво 4096 (Model 4K) и опресняване на честота 180HZ може да поддържа 512 * 128; пълноцветната приемна карта (модел 16K, само за статично) със сива ниво 16,384 и опресняване на честота 300Hz може да контролира 160 * 64, (Забележки: задвижващата платка трябва да осъзнае високата честота от 30MHz).

19. Автоматично превключване на двойните мрежови кабели

А и В портове на получаващата сигнал карта може да бъдат и двата използвани като входни портове или изходни портове. Потребителите могат да адаптират два компютъра за управление на дисплея, като в същото време, когато единия порт не е е в ред, другият ще го замени автоматично; Потребителите могат също да използват един компютър с двойни мрежови кабели за управление на дисплея, когато единия е извън мрежата, другият ще се проведе в ред автоматично, което прави работата на дисплея нормална през цялото време.

20. Синхронизирана и комбинирана функция Multi-display

Една  изпращаща карта поддържа функция за контрол на мулти-дисплей, и мулти-дисплея може да бъде умишлено комбинаран, синхронизиран и независим при конфигурирането му.

21.Автоматично регулиране на 256 нива на яркостта.

Автоматично регулиране на Функцията на яркост 256 нива може да направи регулирането на яркостта на дисплея по-ефективно.

22. Функция гласово предаване

В модел 702 се интегрира предаване на глас, и не изисква аудио кабел за предаване на аудио сигнали към дисплея. Двойни 24bits и 64KHZ Hi-Fi цифрова аналогия и модул преминат към предаване на гласа, което прави дисплея да постигне най-добър видео ефект.

23. Програма за обновяване Online

Ако програмата на картата за получаване на сигнал трябва да бъде модернизирана, просто отворете  дисплея, и чрез надграждане на Led Studio, няма нужда да изваждате получаващата сигнал карта от дисплея.

24. Без включване на превключвател

Не превключвате ключовете върху приемащата сигнал карта, всички настройки  се определят чрез LedStudio.

25.Функционални тестове

Linsn картата за получаване на сигнал има функция за тестване, без да е необходима картата за изпращане на сигнал; да тествате дисплея директно, като отклонение, сиво ниво, червено, зелено, синьо и др много видове режими на изпитване.

26. Супер Дълго като разтояние за предаване на сигнал

Разстоянието за предаване на макс е 170м (актуална мярка); нормалното разстояние за предаване е 140м.

Приложение: Настройка и конфигуриране на пълноцветни LED видео дисплеи
