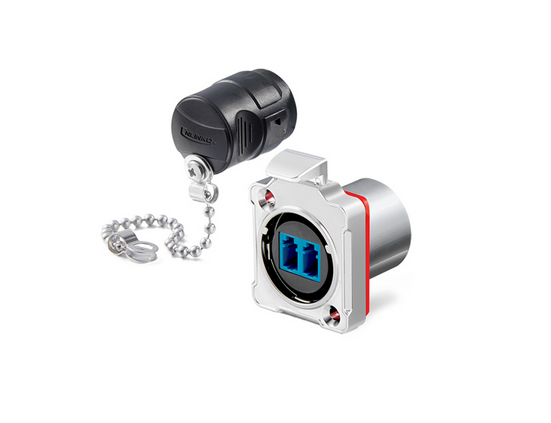

Оптичен сигнален конектор,тип контакт, IP67 - BD-24-J/LC/213/SX-03-201 - CNLINKO

Марка: CNLINKO

Модел: BD-24-J/LC/213/SX-03-201

Вид: Оптичен водоустойчив конектор тип LC

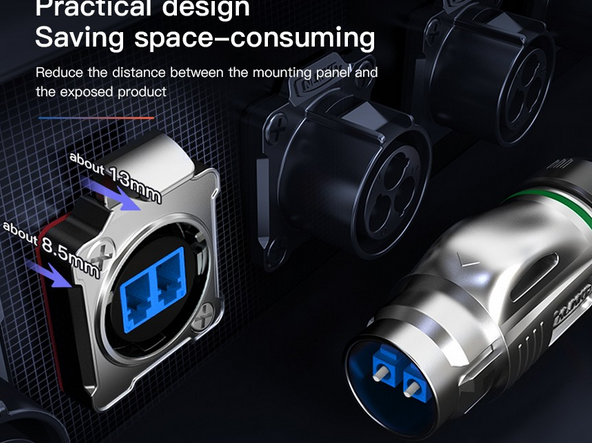

Описание: Оптичният конектор от серията BD M24 на водещата китайска компания CNLINKO e шедьовър, направен от инженери изправени пред предизвикателството на пазара за фибро оптични конектори с високо качество. Не случайно тази серия получи наградата REDDOT WINNER DESIGN 2021. Съставен от една част със стабилна и бърза връзка за бързо включване и капаче със закопчаващ дизайн, където ключалката пада здраво само с едно натискане за включване и за лесно изключване. CNLINKO предлагат 2 вида оптични конектори от тази серия,като разликата е основно в използваните материали. При единият се използва цинкова сплав в основната корпусна част, докато при другият модел корпусът е пластмасов. Конектора с цинковата сплав е с висока якост на опън и издрържлив на натиск без деформация, докато приимуществото на пластмасовия конектор е спестяващото пространство между края на монтажния панел и изложения продукт. Бързото натискане и издърпване, като връзка отговаря на рационалния и ергономичен дизайн за по удобно използване.Водоустойчивата стандартна функция е IP65, но може да бъде доставено и ниво на сигурност със степен IP67 и IP68 по заявка. Два метода отговарят на различните изисквания на свързване: 3-пинов винт за заключване и щифтово запояване. Високият стандарт при избора на материалите е гаранция за сигурната защита на оборудването, като това допълнително предоставя възможност на клиента да използва конектора в сурови индустриални условия. Пластмасовата част произведена от PVT предотвратява корозията на металните покрития на конектора - има тест с показатели от Salt spray. Точния размер, лесния монтаж и удобния отвор за по лесно свързване към обурудването правят този конектор неделима част към комуникационното оборудване.

Техническа характеристика:

Серия: BD/М24

Съвместим с конектор: BD24-F0-LC-LC-3M-002
Вид на конектора(щепсел/контакт /съединител): метална букса с два отвора
Вид оптичен адаптер/интерфейс: LC оптичен едномодов адаптер с двойно влакно

Загуби при вмъкване/поставяне: 0.7dB

Загуба при връщане/обратна загуба: 65dB

Тип контакт: женски

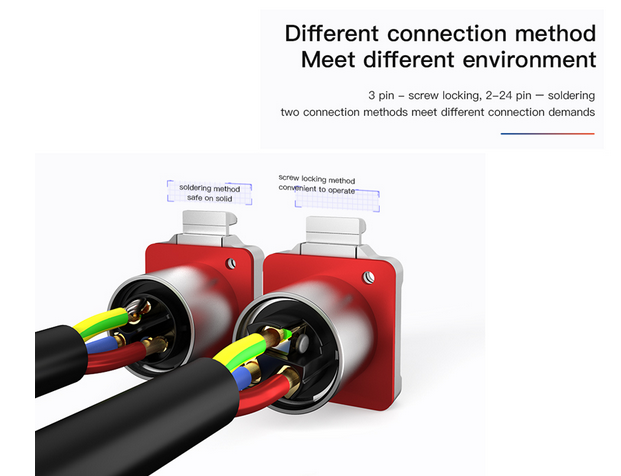

Начин на свързване на проводника: 3-пинов винт за заключване и щифтово запояване

Диапазон на диаметъра на кабела: Φ5.5mm ~Φ6.5mm

Издръжливост: ≥500 цикъла на съединяване и изваждане

Влажност: ≤85%

Резултати от тест със солен спрей против корозия: PH 6.5-7.2,NaCL,5% 48H

Вибрация: Честота 5-200Hz,Амплитуда - 5мм, скорост 10м/сек, 0.10us няма моментално прекъсване на веригата

Работна температура: -20°C~85°C
Режим на свързване:

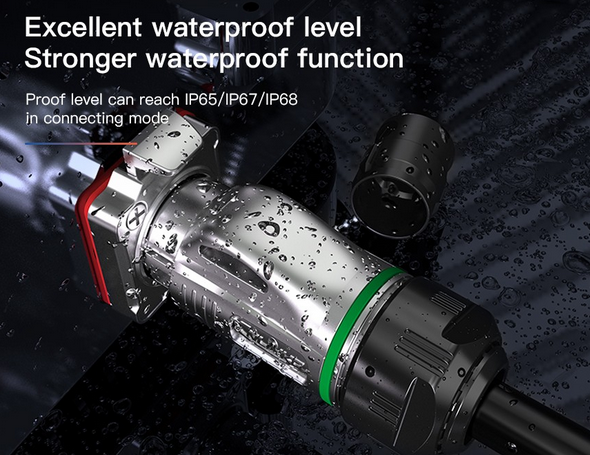

Степен на защита: по стандарт IP65 при поискване IP67/68

Материал:

Изолирани части: Високоефективна инжинерна пластмаса
Метална част: цинкова сплав(перлен твърд хром)

Контактен щифт: Медна сплав

Водоустойчив пръстен: Силициев гел

Класификация на запалимост(забавяне на горенето): UL94-V0

Сертификати: IEC 61984 и UL1977/2238

Приложение:Гигабитов Ethernet, Многопортови оптични системи, Сценично оборудване, Комуникационно оборудване, Промишлено оборудване, Контролна комуникационна кутия за данни, Трансфер на данни, Индустриално оборудване, Медицински технологии, Машиностроене, Конструиране на устройства, Мултимедийна инсталация, Системен интегратор,видео техник, звуков инженер, светлинен техник и др.
